Probada en una tarea realComunidad, verificadaDocumentos y Office
Archify Diagrams
Convierte la descripción de un proceso o sistema en un diagrama interactivo y verificado que puedes exportar como imagen.
Instala Archify Diagrams gratis
Deja tu email y los pasos de instalación se abren aquí mismo: un prompt para pegar en tu herramienta de IA. Sirve para las 149 skills.
- Nuestra nota
- 4/10
- Funciona en
Claude Code, Codex+6 más
Claude Code, Codex, Cursor, GitHub Copilot, Gemini CLI, Antigravity, OpenCode, Windsurf y más de 60 herramientas de IA que leen skills.
- ¿Hace falta programar?
- No
- Tiempo hasta el resultado
- 12 min
- Creado por
- tt-a1i
- Probada
- 19 oct 2026
Con la skillLa respuesta corta
Archify Diagrams es una skill de Claude que convierte una descripción simple, un gráfico Mermaid o un código fuente en un diagrama interactivo y verificado guardado como un archivo HTML, con diez tipos, desde diagramas de flujo hasta líneas de tiempo y mapas de estados. Le sirve a quienes quieren un diagrama que puedan ampliar, cambiar de tema y exportar como imagen, SVG o video. Nuestro veredicto es 4/10: en nuestra prueba lado a lado armó un diagrama de flujo limpio y validado, pero Claude sin la skill, con el mismo prompt, hizo una página más cálida y detallada que se leía mejor en un teléfono.
Ideal para: Quienes quieren un diagrama interactivo que puedan exportar como imagen, SVG o video, sobre todo de sistemas, líneas de tiempo o estados, y que lo van a ver en una laptop más que en un teléfono.
¿Quieres este resultado en tu propio trabajo?
Regístrate gratis e instala Archify Diagrams en un minuto. Un solo email abre los pasos de instalación de todas las skills del sitio.
Cuándo vale la pena usarla
Exporta un diagrama de flujo como imagen
Necesitas un diagrama de proceso para una diapositiva, un documento o un email a un cliente. Archify lo arma, revisa el diseño y su menú Export guarda un PNG, JPEG, WebP, SVG o un video animado corto.
Muestra en qué estado está una solicitud
Los reembolsos, solicitudes o pedidos personalizados pasan por estados como en espera, aprobado o rechazado. Su tipo de ciclo de vida muestra cada estado, qué lleva al siguiente y dónde se reintentan o terminan las cosas.
Mapea un sistema o una línea de tiempo
Quieres mostrar cómo se conectan las herramientas de tu negocio, o qué pasó y cuándo durante un incidente. Archify tiene tipos de diagrama dedicados para mapas de sistemas, líneas de tiempo y desgloses de tiempos, cada uno verificado antes de entregarlo.
Cómo conseguir un gran resultado
Instálala y revisa Node
Instálala (pasos abajo). Sus verificaciones corren con Node.js 18 o más nuevo y la última verificación abre el diagrama en un navegador real, así que ten Chrome instalado.
Describe el proceso con datos reales
Di quién participa, los pasos, las decisiones del camino y los tiempos y reglas reales. Pídele que marque lo desconocido como placeholder; en nuestra prueba lo hizo y no inventó nada.
Deja que elija un tipo y corra sus verificaciones
Claude elige uno de diez tipos de diagrama, escribe el diagrama como datos estructurados y corre un paso finalize que lo valida, construye el HTML y lo prueba en un navegador. Si una verificación falla, lo repara y lo vuelve a correr.
Pide una revisión de capturas
Pasar las verificaciones automáticas no significa que se vea bien. En nuestra prueba las propias capturas de Claude encontraron tres problemas de diseño que las verificaciones no vieron, así que pídele que mire capturas de escritorio y de teléfono antes de entregar.
Abre, ajusta y exporta
Abre el archivo HTML en un navegador, cambia entre claro y oscuro y el preset de estilo, y luego usa Export para una imagen, SVG o video. Pide cambios con palabras simples y Claude edita los datos y vuelve a correr las verificaciones.
Este es el prompt exacto con el que empezamos nuestra prueba:

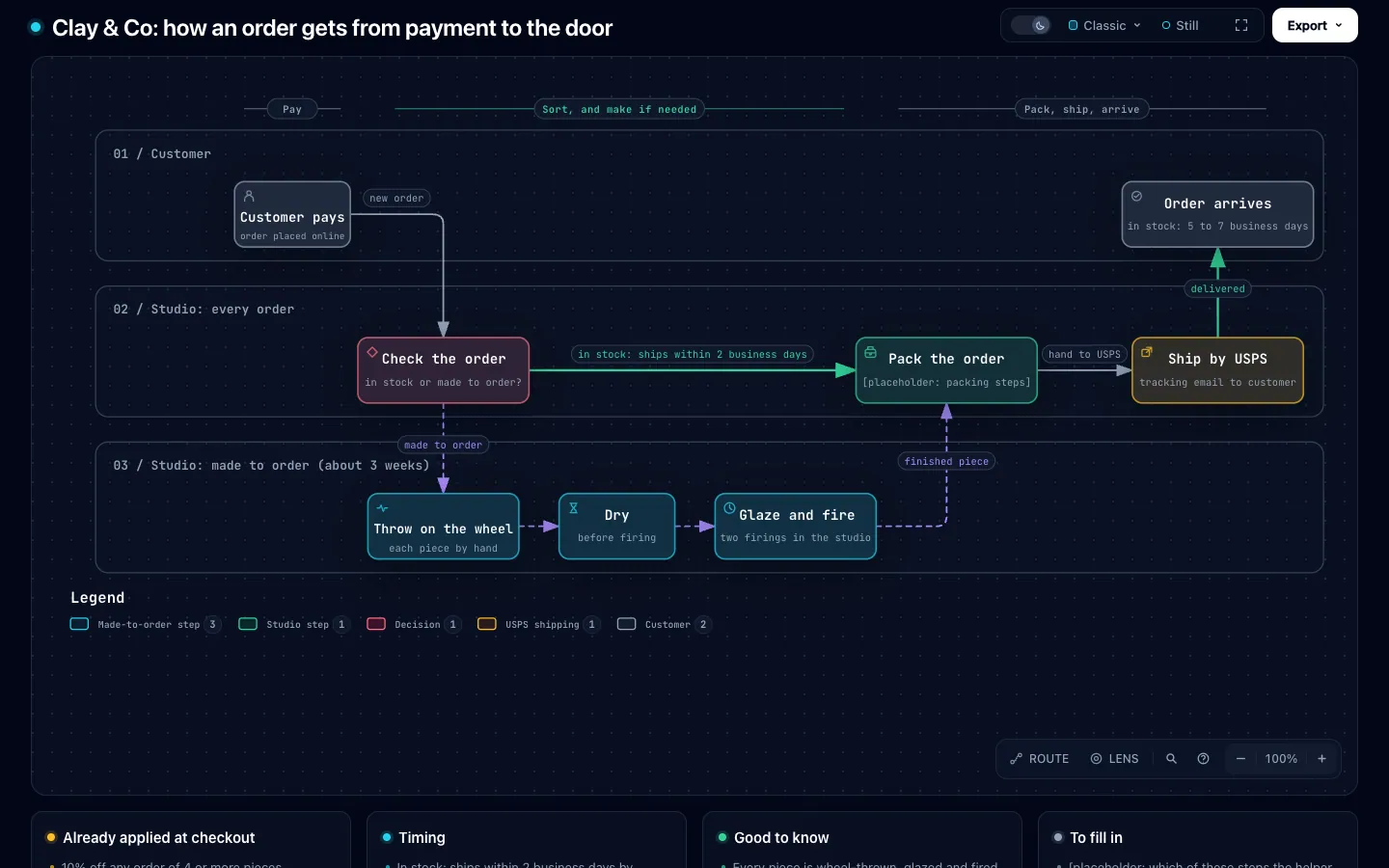

Haz un diagrama claro y atractivo de cómo fluye un pedido en Clay & Co, desde que el cliente paga hasta que el pedido llega, incluida la ruta de hecho por encargo. Se lo voy a mostrar a una ayudante de medio tiempo que voy a contratar. Guárdalo como out/diagram.html (un solo archivo que pueda abrir en un navegador).Todo lo que creó
Cada pieza de abajo es un resultado real de nuestra prueba, abierto tal como lo abrirías tú.
Cómo fue la sesión
La conversación de nuestra prueba, resumida. Unos 12 minutos desde el primer prompt hasta el resultado final.
- Tú: Haz un diagrama claro y atractivo de cómo fluye un pedido en Clay & Co, desde que el cliente paga hasta que el pedido llega, incluida la ruta de hecho por encargo. Se lo voy a mostrar a una ayudante de medio tiempo que voy a contratar. Guárdalo como out/diagram.html (un solo archivo que pueda abrir en un navegador). (Se entregaron datos del taller y 8 fotos.)
- AI: Es un proceso paso a paso con una rama, así que uso el tipo de diagrama de flujo de trabajo. Tres filas: Cliente, Taller (cada pedido), Taller (por encargo, unas 3 semanas). En stock es la ruta principal.
- AI: Corrigiendo eso: caída recta para la rama de hecho por encargo, reagrupé las fases en Pagar / Clasificar y hacer si hace falta / Empacar, enviar, llegar, y pasé los esmaltes a una tarjeta lateral.
- AI: Creé tu diagrama de flujo de pedidos en out/diagram.html. Decisiones que tomé: los datos que no diste están marcados como placeholders: pasos de empaque, qué pasos hace la ayudante, cómo llega un pedido nuevo al taller. El orden del esmaltado entre las dos cocciones no está indicado, así que dice "esmaltar y cocer, dos cocciones" sin ordenarlas. Dejé fuera talleres, venta mayorista, precios y reseñas, porque no...
Qué funcionó y dónde se quedó corta
Qué funcionó
- Claude sin la skill dibujó una imagen estática; la versión de la skill es un visor interactivo con temas claro y oscuro, zoom, una animación de puntos en movimiento y un menú Export para imagen, SVG o un video corto.
- Cada paso está en una fila con etiqueta (Cliente, Taller en cada pedido, Taller por encargo) bajo encabezados de fase, así que quién hace qué queda más claro que en la única columna de la versión sin la skill.
- Las verificaciones automáticas más su propia revisión de capturas detectaron y corrigieron tres errores de diseño antes de entregar.
- Se ciñó a los datos dados y marcó lo desconocido como placeholders (pasos de empaque, qué pasos hace la ayudante, cómo llegan los pedidos al taller).
Dónde se quedó corta
- Para una ayudante nueva, se lee como un gráfico de software: look técnico oscuro, fuente de máquina de escribir estilo código, etiquetas pequeñas. La página cálida color papel con fotos y pasos numerados de Claude sin la skill era más fácil de seguir.
- En un teléfono el diagrama no cabe: queda cortado a la derecha y hay que desplazarse dentro de un marco pequeño. La versión de Claude sin la skill se apiló limpia en una columna legible.
- No pudo usar las fotos del taller (el visor no tiene espacio para imágenes), y apretó la etapa de hecho por encargo en 3 recuadros donde Claude sin la skill mostró tornear, secar, primera cocción, esmaltar y segunda cocción, más una barra de tiempos.
¿Quieres este resultado en tu propio trabajo?
Regístrate gratis e instala Archify Diagrams en un minuto. Un solo email abre los pasos de instalación de todas las skills del sitio.
Prompts que funcionan
Cambia las partes entre corchetes por tus propios datos. No hace falta nombrar la skill: pide el trabajo y tu herramienta de IA la usa sola.
Haz un diagrama claro y atractivo de cómo fluye un pedido en [mi negocio], desde que el cliente paga hasta que el pedido llega, incluida [la ruta especial, p. ej. hecho por encargo]. Datos: [pasos, tiempos, reglas de envío]. Si necesitas algún otro dato, pon un [placeholder] bien marcado en vez de inventarlo.Dibuja los estados por los que pasa [una solicitud de reembolso / un pedido personalizado / una postulación], desde [primer estado] hasta [estados finales]. Muestra qué la mueve de un estado al siguiente y dónde se puede reintentar o cancelar.Convierte este diagrama de flujo Mermaid en un diagrama pulido que pueda exportar como PNG: [pega el código Mermaid]Explica [tema, p. ej. cómo funciona nuestra política de reembolsos] como una explicación de una página que pueda enviar a mi equipo, con la conclusión primero.Lo que necesitas: Las skills de la app de Claude funcionan en todos los planes de Claude, incluido Free, con la ejecución de código y la creación de archivos activadas; Claude Code necesita Pro o superior., Node.js 18 o más nuevo para correr sus verificaciones (en la app de Claude, solo si el entorno aislado puede correr Node.js), Chrome para la verificación final en el navegador.
Cómo instalarla
Las skills siguen el estándar abierto Agent Skills, así que esta no depende de una sola empresa. Elige la herramienta de IA que usas. ¿No lo tienes claro? La primera pestaña cubre la mayoría en un solo paso.
Instala esta skill para que funcione en todos mis proyectos: ejecuta `npx skills add https://github.com/tt-a1i/archify/tree/main/archify -g -y` en mi terminal. Si falta Node.js, dime primero cómo instalarlo. Cuando termines, confirma que la skill quedó instalada y dime cómo empezar a usarla.O hazlo tú mismo:
Un solo comando instala la skill en las herramientas de IA de tu computadora. Detecta las que tienes y te pregunta en cuáles añadirla: Claude Code, Codex, Cursor, GitHub Copilot, Gemini CLI, Windsurf, OpenCode y más de 60 más.
npx skills add https://github.com/tt-a1i/archify/tree/main/archify -gNecesitas tener Node.js instalado (gratis, en nodejs.org). La opción -g hace que la skill esté disponible en todos tus proyectos.
Bueno saber: No está pensada para gráficos numéricos ni dashboards.
Desbloquea los pasos de instalación
Gratis. Deja tu email una vez para abrir los pasos de instalación de las 149 skills y recibir cada mes las mejores skills nuevas.
Cómo lo verificamos
Confirmamos la skill en su fuente original el 18 de octubre de 2026: el SKILL.md está donde debe estar, los archivos se actualizaron en el último año y la licencia (MIT) permite usarla. Después, el 19 de octubre de 2026, la instalamos, la usamos en la tarea de arriba sin modificarla y anotamos lo que pasó, incluido lo que salió mal.
Preguntas frecuentes
¿Necesito saber programar para usar Archify?
No. Describes el proceso con palabras simples, o pegas un gráfico Mermaid, y Claude escribe los datos del diagrama y corre los comandos. Recibes un archivo HTML que se abre en un navegador.
¿Qué plan y herramientas necesita Archify?
Las skills de la app de Claude funcionan en todos los planes de Claude, incluido Free, con la ejecución de código y la creación de archivos activadas; Claude Code necesita Pro o superior. Archify además necesita Node.js 18 o más nuevo para correr sus verificaciones, y Chrome para su prueba en el navegador.
¿Archify funciona en Claude.ai o solo en Claude Code?
Claude Code es la vía principal. El proyecto documenta cómo subirla como skill en Claude.ai, pero ahí solo funciona si el entorno aislado puede correr Node.js.
¿Es mejor que simplemente pedírselo a Claude?
No para un instructivo simple. Con el mismo prompt del flujo de pedidos, Claude sin la skill hizo una página cálida con fotos, cada etapa del hecho por encargo, una barra de tiempos y un diseño que se apilaba en el teléfono, mientras que Archify hizo un gráfico oscuro estilo código con menos pasos que quedaba cortado en el teléfono. Lo que sumó la skill fue un visor interactivo con temas, zoom y exportación de imagen, SVG o video, más verificaciones automáticas del diseño.
¿Puedo exportar un diagrama de Archify como imagen o video?
Sí. El menú Export del diagrama puede guardar un PNG, JPEG, WebP o SVG, y grabar un video WebM corto del diagrama animado.
